隨著制造業的迅速發展，對機械零件比強度和比剛度的要求越來越高，薄壁板狀結構件被大量采用。此類結構件普遍存在鑄造和機械加工工藝性差的問題，毛坯在鑄造生產時容易變形，零件在機加工過程中也容易因殘余應力和支撐裝夾方式不當變形，導致加工尺寸及位置度超差，甚至影響疲勞壽命以及工作強度。本課題以中間板為例，講述了如何通過抑制壓鑄和機加工過程的變形，保證薄壁板狀壓鑄件的加工精度。
圖文結果

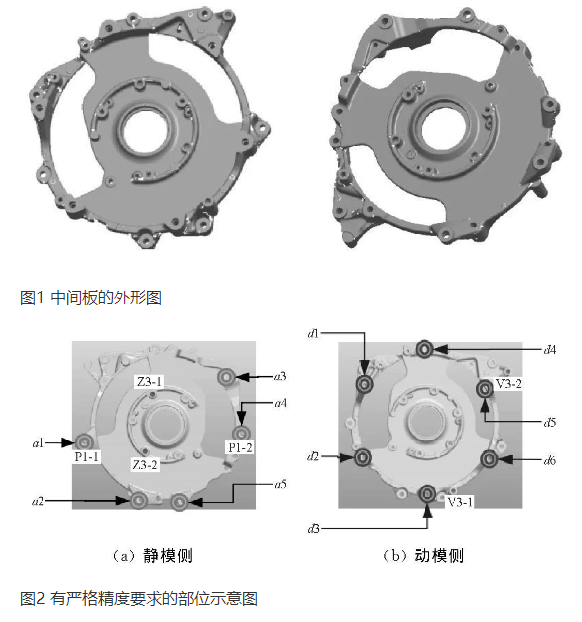

中間板是某汽車變速箱內用于固定兩側馬達的關鍵零件，質量約為1.2kg，材質為ADC12壓鑄鋁合金，外形見圖1，屬典型的薄壁板狀零件，呈圓盤狀，外形尺寸約為φ340mm，中間連接部位壁厚為5mm，為使設計輕量化，有大面積鏤空，極大地降低了零件的剛性，增加了其壓鑄和加工的難度。
隨著制造業的迅速發展，對機械零件比強度和比剛度的要求越來越高，薄壁板狀結構件被大量采用。此類結構件普遍存在鑄造和機械加工工藝性差的問題，毛坯在鑄造生產時容易變形，零件在機加工過程中也容易因殘余應力和支撐裝夾方式不當變形，導致加工尺寸及位置度超差，甚至影響疲勞壽命以及工作強度。本課題以中間板為例，講述了如何通過抑制壓鑄和機加工過程的變形，保證薄壁板狀壓鑄件的加工精度。
圖文結果
中間板是某汽車變速箱內用于固定兩側馬達的關鍵零件，質量約為1.2kg，材質為ADC12壓鑄鋁合金，外形見圖1，屬典型的薄壁板狀零件，呈圓盤狀，外形尺寸約為φ340mm，中間連接部位壁厚為5mm，為使設計輕量化，有大面積鏤空，極大地降低了零件的剛性，增加了其壓鑄和加工的難度。

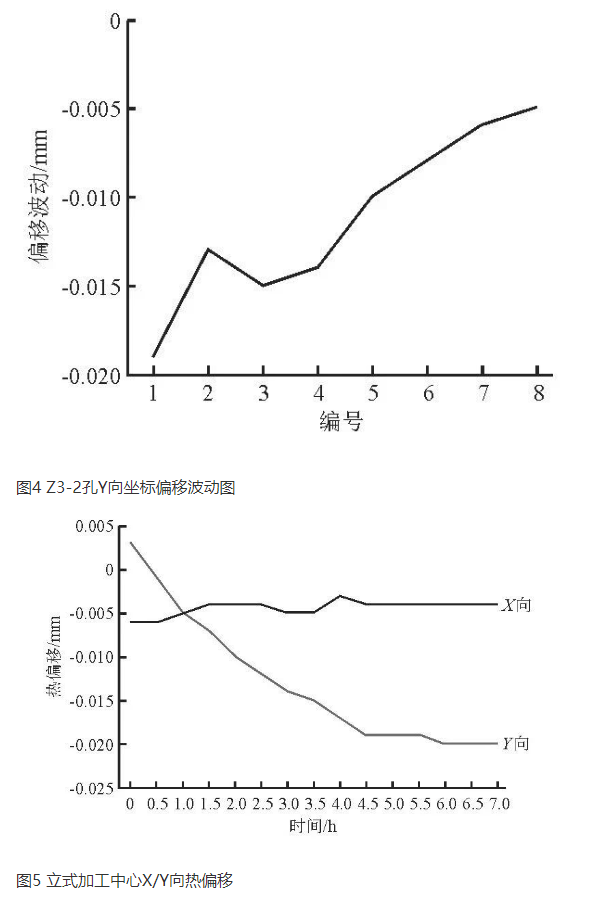

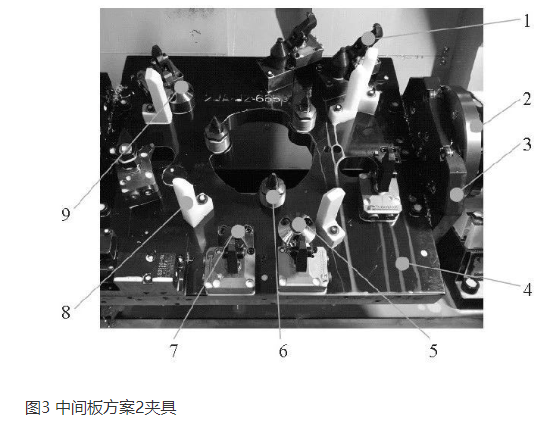

首先毛坯的變形量要控制在一個合理的范圍內，為機加工提供相對可靠的定位粗基準。毛坯加工余量的預留量取決于其尺寸精度，精度越高，余量可越小。對薄壁板狀工件，夾具的設計與制造質量至關重要，調試合格之后，日常維護也要重視。機床的熱變形對銑平面度的影響不大，對孔位的影響有時非常大，要設法補償。
